Jätskiauton pillimankka v1.0
Vahvistin joka soittaa tuttua Jätskiauton melodiaa. Ilman turhia autoradion ominaisuuksia.
Mistä pillimankka koostuu?

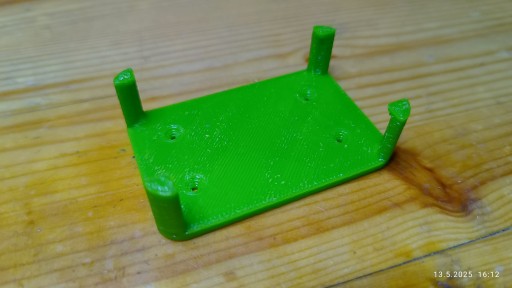

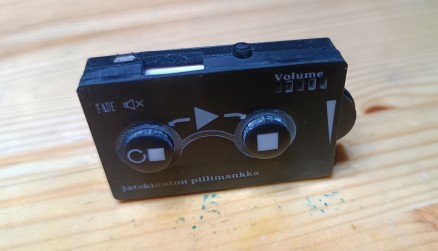

Paneeli, sekä kehikko paneelille.

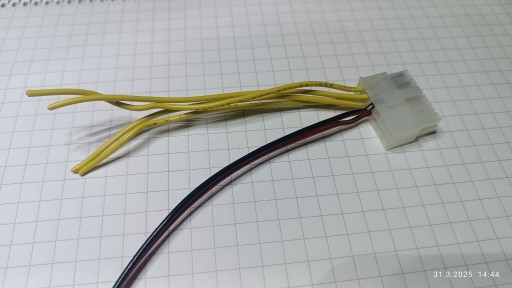

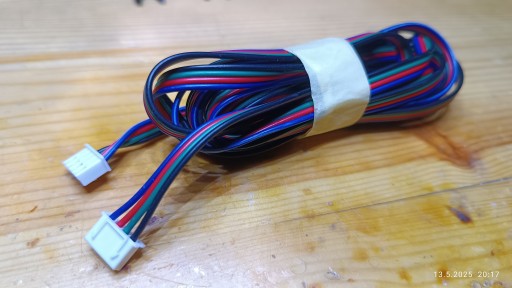

Välijohto sekä virtajohto joka asennetaan kiinteästi autoon, tai ISO-liittimellä olemassaolevan mankan tilalle.
Yksi nappi, joka korvaa paneelin jos se syystä tai toisesta rikkoontuu.

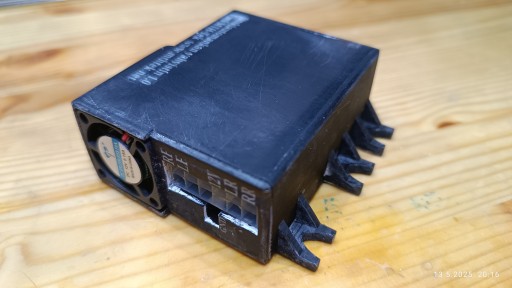

Ja tietenkin vahvistin.
Asennus
Asennus on aika suoraviivaista. Kaiuttimet ja virrat kiinni sekä välijohto vahvistimen ja paneelin väliin.

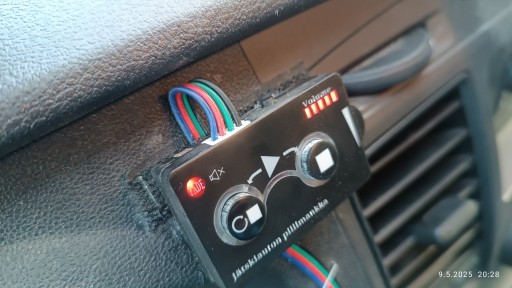

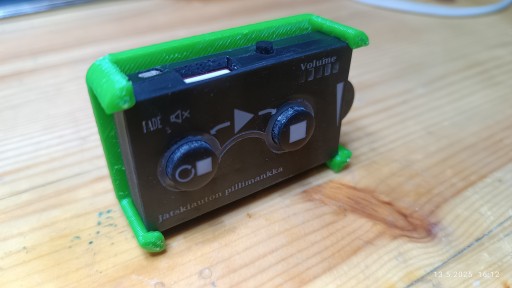

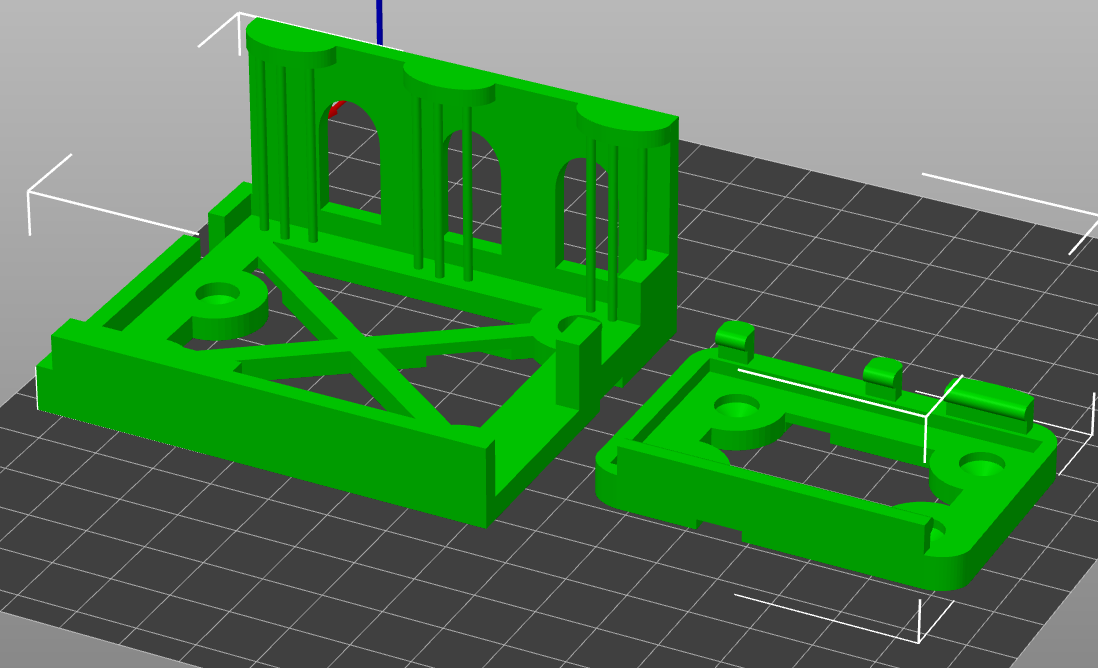

Paneelin sekä vahvistimen mukana tulee kehikko jonka saa tukevasti neljällä ruuvilla kiinni johon sen saa napsautettua kiinni. Jätä välijohdolle tarpeeksi liikkumavaraa kuten kuvassa:

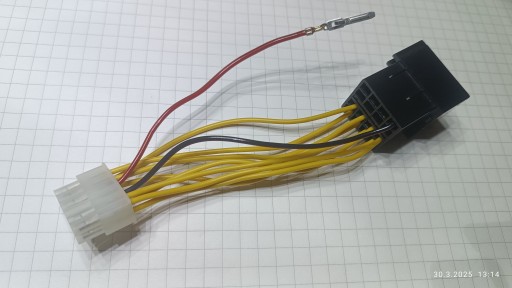

Jos pillimankan mukana tulee ISO-liittimellä varustettu johto, niin autosta pitää mitata mikä johto johtosarjassa on oikeasti ACC eli virtalukosta tuleva.

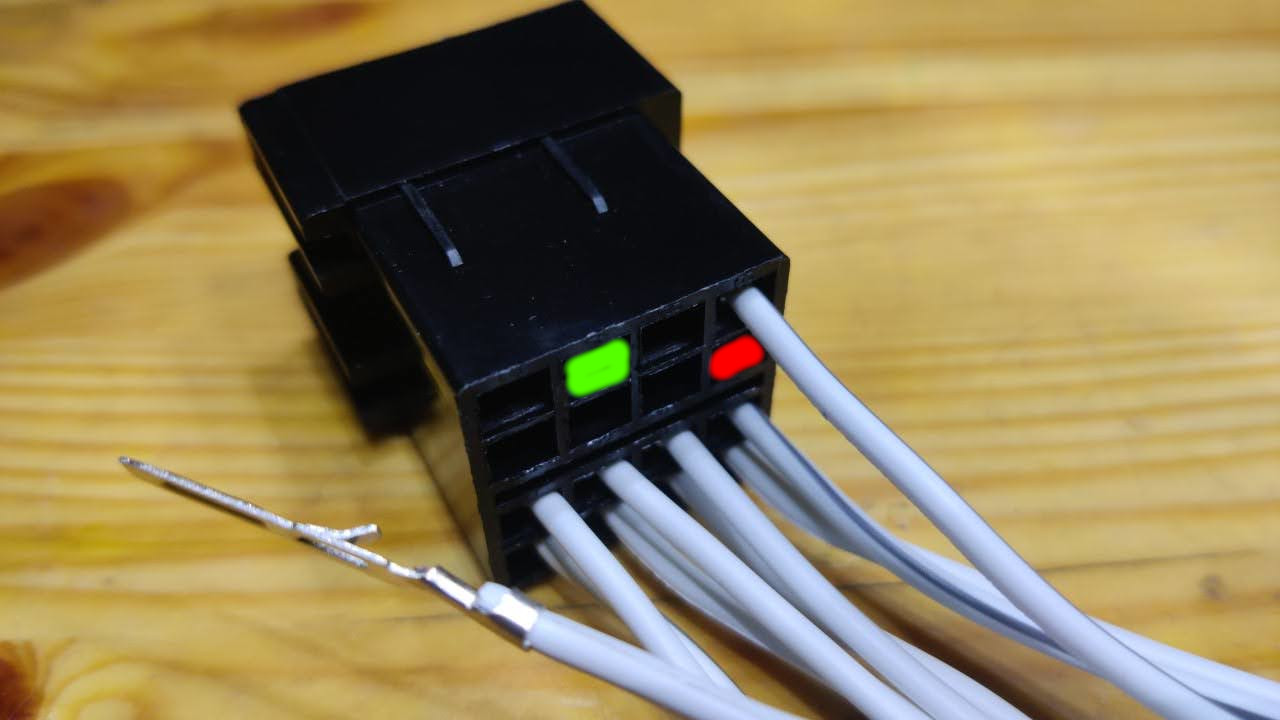

Kuvassa näet ISO-standardin mukaiset kytkennät, jossa vihreä on pysyvä 12V ja punainen virtalukolta. Kaikissa autoissa ei syystä tai toisesta nämä ole aina oikein päin.
Vahvistimen kytkentä:
| LF | Vasen etukaiutin |
| LR | Vasen takakaiutin |
| RF | Oikea etukaiutin |
| RR | Oikea takakaiutin |
| 12V | ACC |
| GND | Maa |
Kytkentöjen nimet tulevat käytettävästä autovahvistinpiiristä. Ei ole väliä mihin kahteen linjaan kaiuttimet kytketään.
Älä kytke kanavia toisiinsa. Se rikkoo vahvistimen.
Mukana tulee joka tapauksessa valmiiksi kytketty kaapeli, eli useimmiten ei tarvitse sen enempää miettiä, kunhan johdot menee oikein päin.
Vahvistin on kytkettävä heräte(ACC)-johtoon eli kun virta-avainta kääntää niin vahvistinkin herää.
Vahvistimen tuuletin alkaa pyörimään kun se lämpeää. Se ei ole kovin herkkä hajoamaan,
mutta silti asennusta kuumaan paikkaan kuten lämmityslaitteen läheisyyteen ei kuitenkaan suositella.
Uudemmista vahvistimista ei enää löydy tuuletinta koska se osoittautui turhaksi.
Jos päätät tehdä itse välikaapelin joka tulee paneelin ja vahvistimen väliin, niin se on oikein kun kumpikin pää näyttää samalta. Eikä peilikuvalta.
Teknistä tietoa
Vahvistimen ydin on TDA7851 vahvistinpiiri. Eli 48W@4Ω per kanava. Jos kaiutin on 8Ω niin teho on noin 24W. Sama kuin autoradioissa. Lepotilassa vahvistin+paneeli käyttää noin 1W.
Käyttö

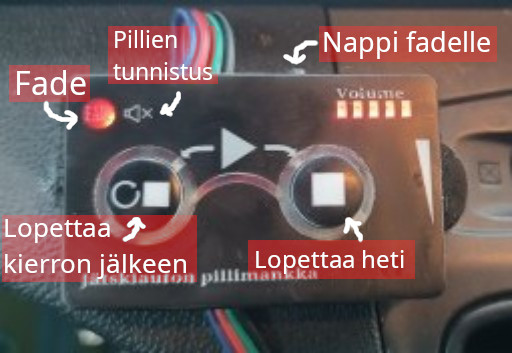

- Jos paneelista painaa jompaa kumpaa etunappia niin melodia soi loputtomasti ja merkkivalo alkaa vilkkumaan:
- Jos vasenta nappia painaa, niin merkkivalo sammuu, kierto soi loppuun ja soitto lakkaa.
- Jos vasenta nappia painaa uudelleen ennen kuin melodia on päättynyt, merkkivalo alkaa jälleen vilkkumaan ja soitto jatkuu.
- Jos oikeaa nappia painaa, niin merkkivalo sammuu ja soitto katkeaa samantien vaikka kierto olisi kesken.
Paneelista löytyy myös “fade”-toiminto. Sen voi kytkeä päälle/pois yläosan napista. Tällöin viimeisellä soittokierrolla ääni hiipuu pikkuhiljaa. Jos nappia painaa pohjaan vähintään 4 sekuntia, niin paneeli muistaa käynnistyksessä oliko toiminto päällä vai ei.
Portaaton äänenvoimakkuudensäädin löytyy paneelin oikealta puolelta. Ledeistä näkee millä tasolla se on. Voi säätää vaikka kesken soiton.
Minkä tahansa napin painaminen antaa äänimerkin jolloin tietää että nappia on painettu.
Kun alkaa hämärtää, niin paneelissa syttyy taustavalo. Anturi on vasemmalla yläreunassa.
Ongelmatilanteet
Pikaohje:
| Paneeli pimeänä | Onko liittimet hyvin kiinni? Roikkuuko mikään johto liittimissä? |
| Paneelin valot ei vilku eikä piippaa vaikka nappia painaa | Nappi rikki. Käytä toista, tai vaihda paneeli. |
| Paneelin yövalo ei toimi | Anturi rikki. Vaihda paneeli. |
| Paneelin kaiutinkuva palaa | Toinen kaiuttimista tai johtosarja mahdollisesti rikki. |
| Paneelin kaiutinkuva vilkkuu | Kummatkin kaiuttimet tai kaiutinlinja hiertänyt maahan. |
| Paneelin fade-valo palaa | Ominaisuus. Ei vika. Ylänapista vaihtuu. |
| Paneelin äänensäätö ei toimi. Juuttunut täysille | Säädin rikki. Vaihda paneeli. |
| Ääni pätkii | Johtosarjavika jossa kaiutinlinja mahollisesti hiertää maahan. |
| Paneeli rikki, ei varapaneelia. Napit ei toimi. | Sammuta virrat. Vaihda tilalle minipaneeli. |
| Käynnistäessä kuuluu pop-pop-pop, mutta ei soi | Kaiutinlinjassa oikosulku. |
Kun jompikumpi pilli joskus hajoaa, niin laite tunnistaa että pilli on hajonnut/ei kytketty.
Sitä se ei kuitenkaan kerro onko se vasen vai oikea joka on hajonnut. Mutta antaa vihjettä että pitäisi tehdä jotain.
Jos kumpikin pilli on hajalla/puuttuu niin valo vilkkuu.
Jos kyseinen valo syttyy, niin mene tarkistamaan tilanne onko pilli oikeasti rikki vai väärä hälytys. Eli äänenvoimakkuus siedettävälle tasolle ja ulos kuuntelemaan.
Rikkinäisen pillin tunnistus ei ole täysin luotettava, mutta suurimmassa osassa tapauksista se on ollut oikeassa.
Kuitenkin ajajan pitäisi itse osata myös tunnistaa soiton voimakkuuden yhtäkkisestä madaltumisesta jos pilli hajoaa, eikä luottaa sokeasti tähän ominaisuuteen.
Jos ääni alkaa pätkimään tai lakkaa kokonaan yllättäen, ja kaiuttimista kuuluu käynnistäessä -pop-pop-pop-pop-, niin tämä on vahvistinpiirin ominaisuus joka kertoo että yksi kaiuttimista on oikosulussa.
Tällöin vika voi olla todennäköisimmin johtosarjassa joka on hiertynyt maata vasten, tai kaiutin on oikosulussa joka voi tapahtua äärimmäisen harvoin.
Joka tapauksessa ensin kannattaa irrottaa vahvistimen liitin ja mitattava linjat yleismittarilla ennen muita vianhakutoimia.
Jos paneeli joskus hajoaa, voi vahvistinta vielä käyttää varapaneelilla joka on pelkkä nappi, eli ääni päälle tai pois. Riittää että käynnistää vahvistimen uudelleen(eli sammuta ja käynnistä virtalukosta, tai vedä johto vahvistimen perästä).
Kyseinen nappi on kytketty niin että johdon kaksi keskimmäistä yhteen ja nappiin, ja napin toinen pää GND(Järjestys löytyy kokeilemalla. Jompikumpi laitimmaisista).
Mini-varapaneelia kannattaa säilyttää autossa hyvässä paikassa, kun taas uusia paneeleita varikolla.
Suositeltu asennuspaikka

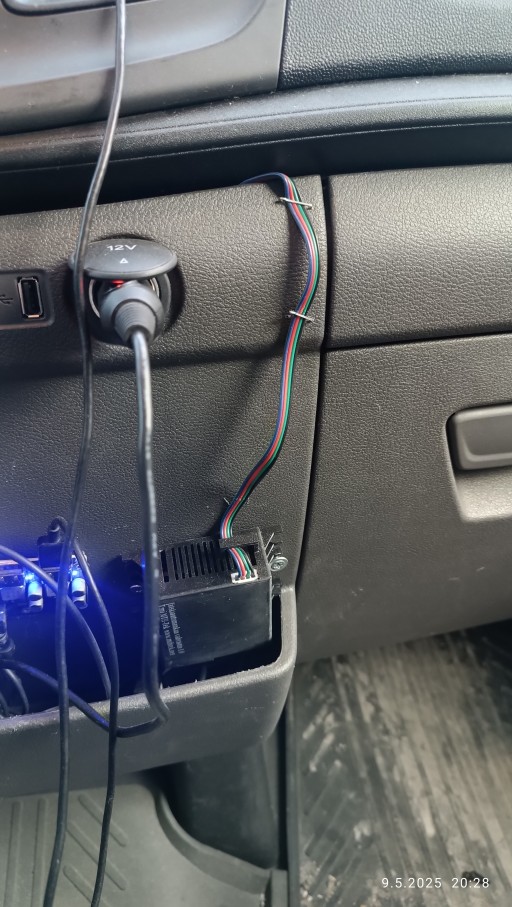

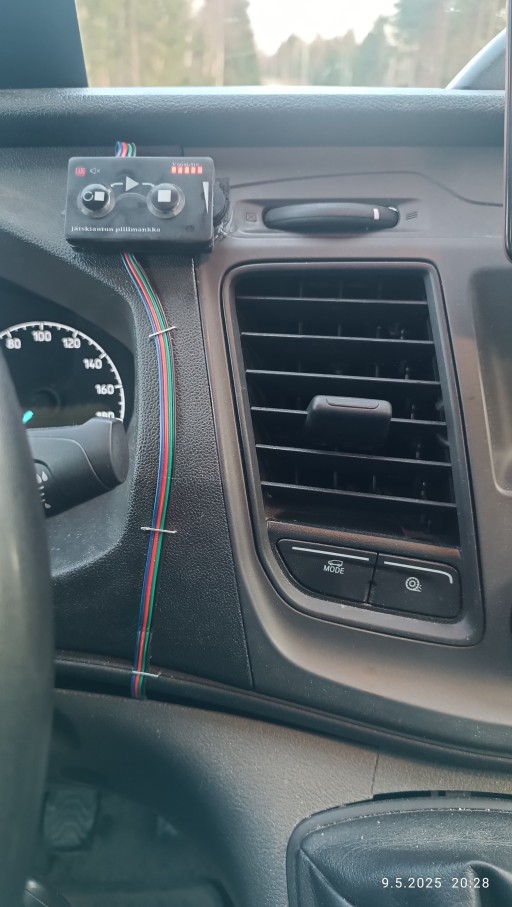

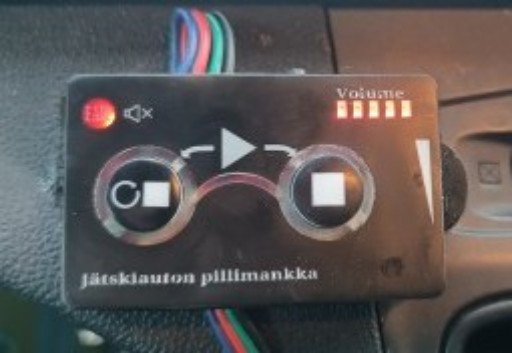

Oli mikä auto tahansa, kätevin paikka itse paneelille on ratin oikealla puolella, vaihdekepin yläpuolella. Vahvistimen voi asentaa kuten kuvassa, näkyvälle paikalle tai pois näkyvistä, mutta kuitenkin paikkaan jossa ei ole kuuma. Eli ei lämmityslaitteen viereen.
